Le calendrier spatial du mois de mai 2016 : cent ans après la bataille, la région de Verdun vue par le satellite Sentinel-2A. Crédit image : ESA / Copernicus / Commission Européenne. Illustration Gédéon
Cent ans après la bataille, retour à Verdun avec Sentinel-2
Quelle famille française n'a pas au moins un parent qui n'ait combattu ou ne soit mort à Verdun ?
Dimanche 29 mai : c’est la date qui a été choisie pour la principale cérémonie de commémoration du centenaire de la bataille de Verdun. Elle a fait plus de 300 000 morts et des centaines de milliers de blessés entre le 21 février 1916 et le 15 décembre 1916.
Pourquoi le 29 mai ? En 1966, c’est ce jour qu’avait choisi le Général de Gaulle pour le 50 ans de la bataille de Verdun.
Au moment où le projet de construction européenne est de plus en plus souvent décrié, quand des pays pionniers de l’Europe envisagent d’en sortir (Brexit) et quand les frontières se referment un peu partout, placer cette journée d’hommage sous le signe de l’Europe et de la jeunesse n’est pas anodin.
En septembre 1984, devant l’ossuaire de Douaumont, la poignée de main entre François Mitterrand et Helmut Kohl avait marqué les esprits. Le 29 mai, le Président François Hollande, la chancelière allemande Angela Merkel, le président du Parlement européen Martin Schulz et le président de la Commission Européenne Jean-Claude Juncker, avec la participation de 4000 jeunes allemands et français, multiplieront les étapes symboliques et les discours pour tenter de redonner du sens au projet européen : nécropole de Douaumont, Hôtel de ville et place de la Nation à Verdun (première visite d’un chancelier allemand, Mémorial de Verdun à Fleury-dvant-Douaumont, cimetière allemand de Consenvoye.
Là où la géographie porte la marque de l’histoire…
A l’occasion d’un précédent quiz, j’ai déjà écrit un article assez détaillé sur la bataille de Verdun où j’évoquais, avant les premiers satellites, les débuts de l’utilisation de la photographie aérienne sur le champ de bataille.
Je mentionnais aussi les « zones rouges », où les activités humaines ont été provisoirement ou définitivement interdites à causes des destructions majeures et des risques liés aux munitions non explosées ou à la pollution.
Avec le cas très particulier de la forêt de Verdun, une forêt crée ex-nihilo après la guerre, sur la zone du champ de bataille soumis pendant des mois à des bombardements intensifs. A partir de 1923, 36 millions d’arbres, dont pratiquement deux tiers de feuillus (surtout des hêtres), sont plantés sur les anciennes terres agricoles, désormais inexploitables, et deviennent la forêt domaniale de Verdun. Déjà classée Natura 2000, la forêt de Verdun obtient le label national "Forêt d’exception" en 2014.

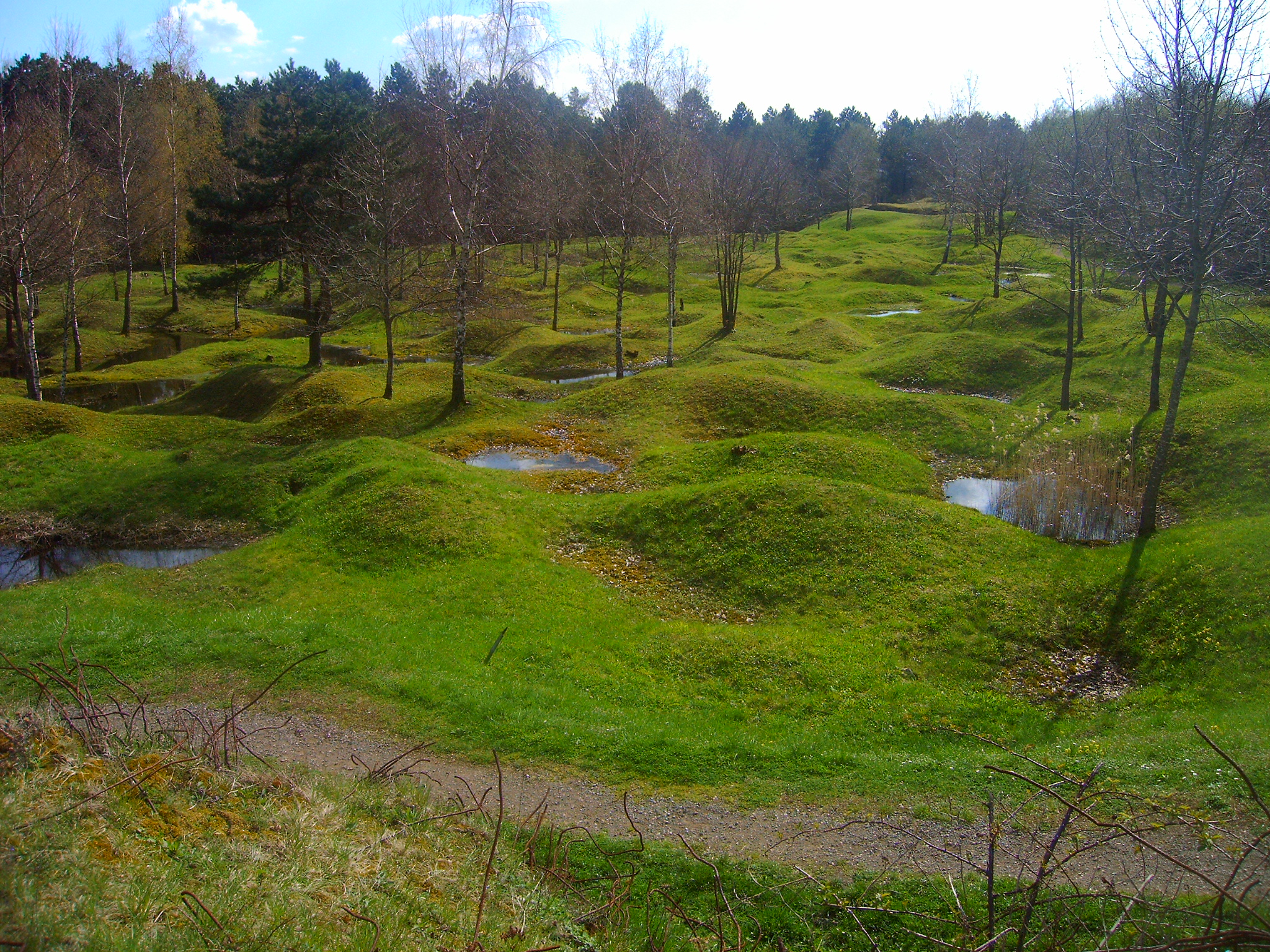

Un champ de bataille de Verdun pendant la guerre 1914-1918 qui conserve les impacts d'obus.
Photographie prise en 2005 près de l'ossuaire de Douaumont
Une forêt née de la guerre
On parle d’une toute petite surface, environ 10000 hectares, soit un carré de 10 km sur 10 km. Il tient largement sur une seule image du satellite Pléiades (20 km x 20 km). Au total, le champ de bataille de Verdun représente environ 150 km2 soit 15 000 hectares.
Voyage obus de l'enfer...
Il n’y a que des estimations mais elles sont effrayantes… Trente millions d’obus allemands (calibre 120 mm principalement), vingt-trois millions d’obus français (75mm). Un million d’obus tirés par les allemands, le 21 février 1916, le premier jour de la bataille ! Le calibre de ceux de la grosse Bertha : 420 mm… On trouve quelques chiffres fantaisistes sur le web mais en moyenne, cela fait 1 obus tous les 3 m2.
A Mort-Homme, un des neuf villages français détruits durant la Première Guerre mondiale, ou à la fameuse côte 304, le relief a perdu plusieurs mètres d'altitude à la suite des tirs d'artillerie massifs.
C’est incroyable de penser qu’une des batailles les plus meurtrières de la première guerre mondiale s’est déroulée sur un si petit territoire et, au final, en décembre 2016, sans changement significatif, au moins à Verdun, de la ligne de front, avec, au final, des positions quasi-identiques à celles du mois de février.

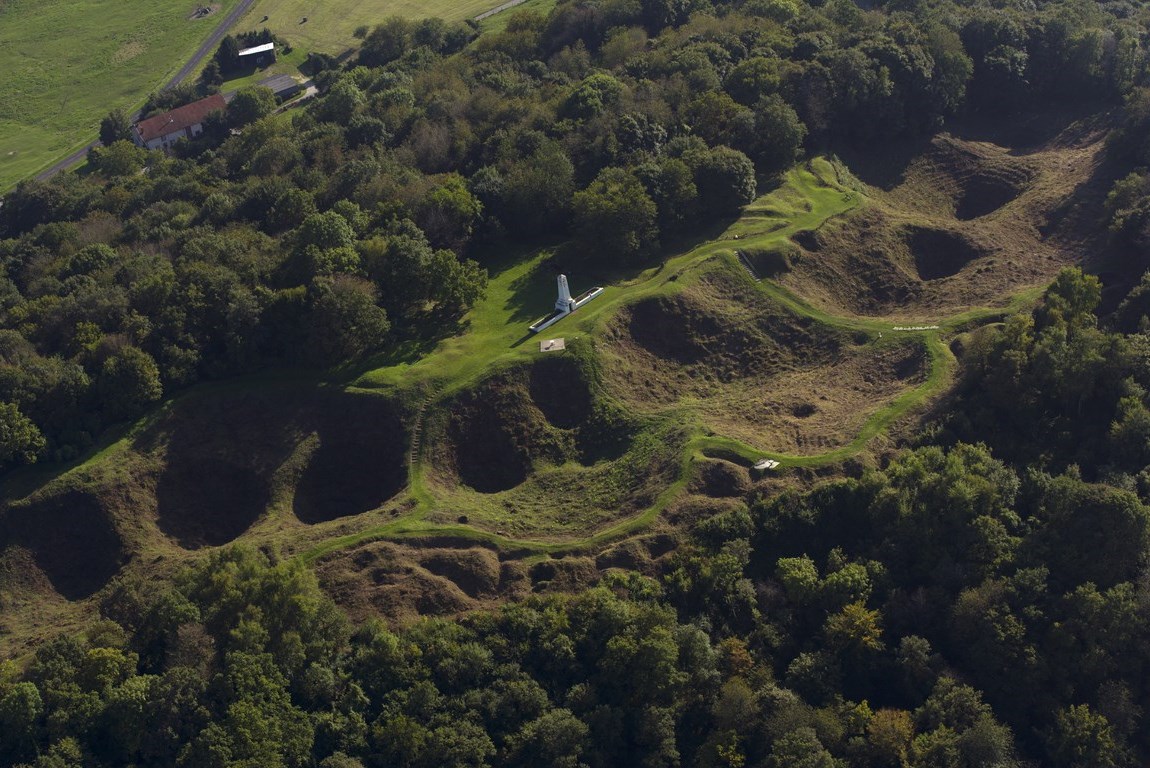

La mémoire dans le sol... En haut, dans la forêt de Verdun, le relief du sol n'est pas si naturel.
Crédit image : ONF / Anne-Marie Granet. En bas, à une vingtaine de kilomètres de Verdun, la Butte de Vauquois, entre la Meuse, la Marne et les Ardennes. Crédit image : www.tourisme-meuse.com
De la Terre à la Lune
L’image satellite qui illustre le calendrier du mois de mai a été acquise par le satellite le 8 mai 2016. L’image complète couvre tout le nord-est de la France, une partie de la Belgique et elle est pratiquement sans nuage.
J’en ai extrait cette petite zone centrée sur la ville de Verdun. Elle n’a évidemment pas le niveau de détails d’une image Pléiades mais on identifie facilement l’ossuaire de Douaumont au nord de la ville.
Au sud-est, un site aux formes géométriques étonnantes. On a visiblement pris l’habitude de garder des munitions dans la région... Il s’agit de l’établissement principal des munitions « Alsace-Lorraine » au Rozelier à Sommedieue. Il fait partie du SIMu, le Service interarmées de munitions qui gère l’approvisionnement des munitions de l’armée de l’Air, de la Marine et de l’Armée de Terre. En zoomant dans l’image, on distingue les « igloos » de stockage. Il est implanté à proximité de l’ancien fort du Rozelier, construit en 1877 et renforcé jusqu’à 1914.

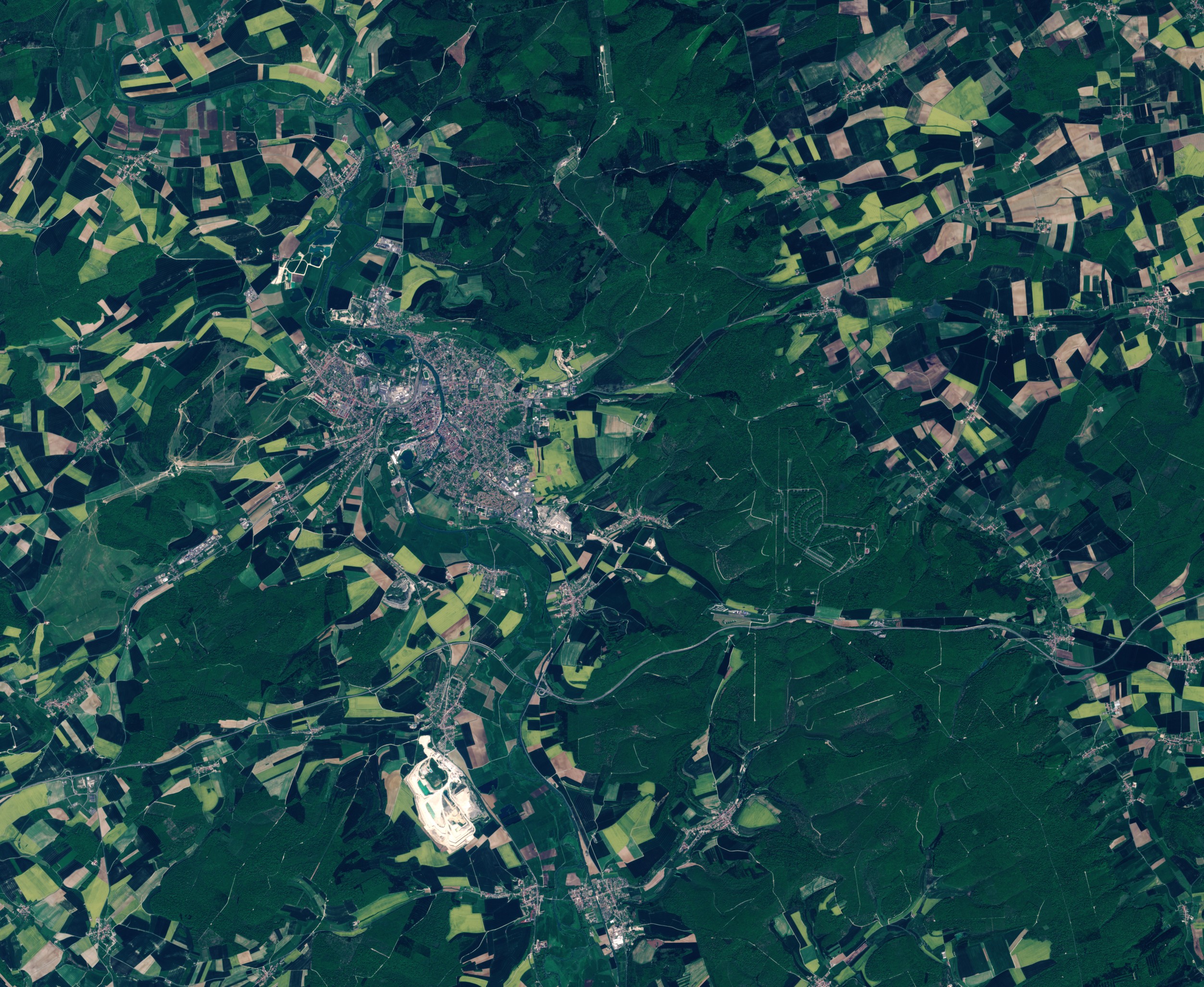

Les environs de Verdun vus par satellite en mai 2016. Extrait d’une image acquise par le satellite
Sentinel-2A le 8 mai 2016 à 10h40 UTC. Crédit image : ESA / Copernicus / Commission Européenne
Mais le plus spectaculaire sur ce type d’image à large champ est l’occupation des sols. Un extrait un peu plus large de l’image Sentrinel-2 montre le contraste entre le parcellaire agricole et la forêt de Verdun. C’est en utilisant le canal proche infrarouge qu’on met le mieux en évidence les différences de couvert végétal. L'emprise de la forêt qui jouxte la ville, entre les deux blocs de surfaces agricole est très nette.
Je ferai prochainement un article avec d’autres extraits de cette image très intéressante.
La région de Verdun vue par satellite. Un autre extrait de l’image Sentinel-2A acquise le 8 mai 2016.
En bas, composition colorée utilisant le canal proche infrarouge et mettant en évidence
le couvert végétal et les différences d’occupation des sols.
Crédit image : ESA / Copernicus / Commission Européenne
Les lancements orbitaux du mois d’avril 2016
Il y a eu 5 lancements orbitaux et un total de 11 satellites lancés en avril 2016, avec 5 satellites sur une seule fusée Soyouz lancée depuis le Centre Spatial Guyanais. En avril 2016 a également été effectué le vol inaugural du nouveau site de Vostochny (Russie), toujours avec une fusée Soyouz.

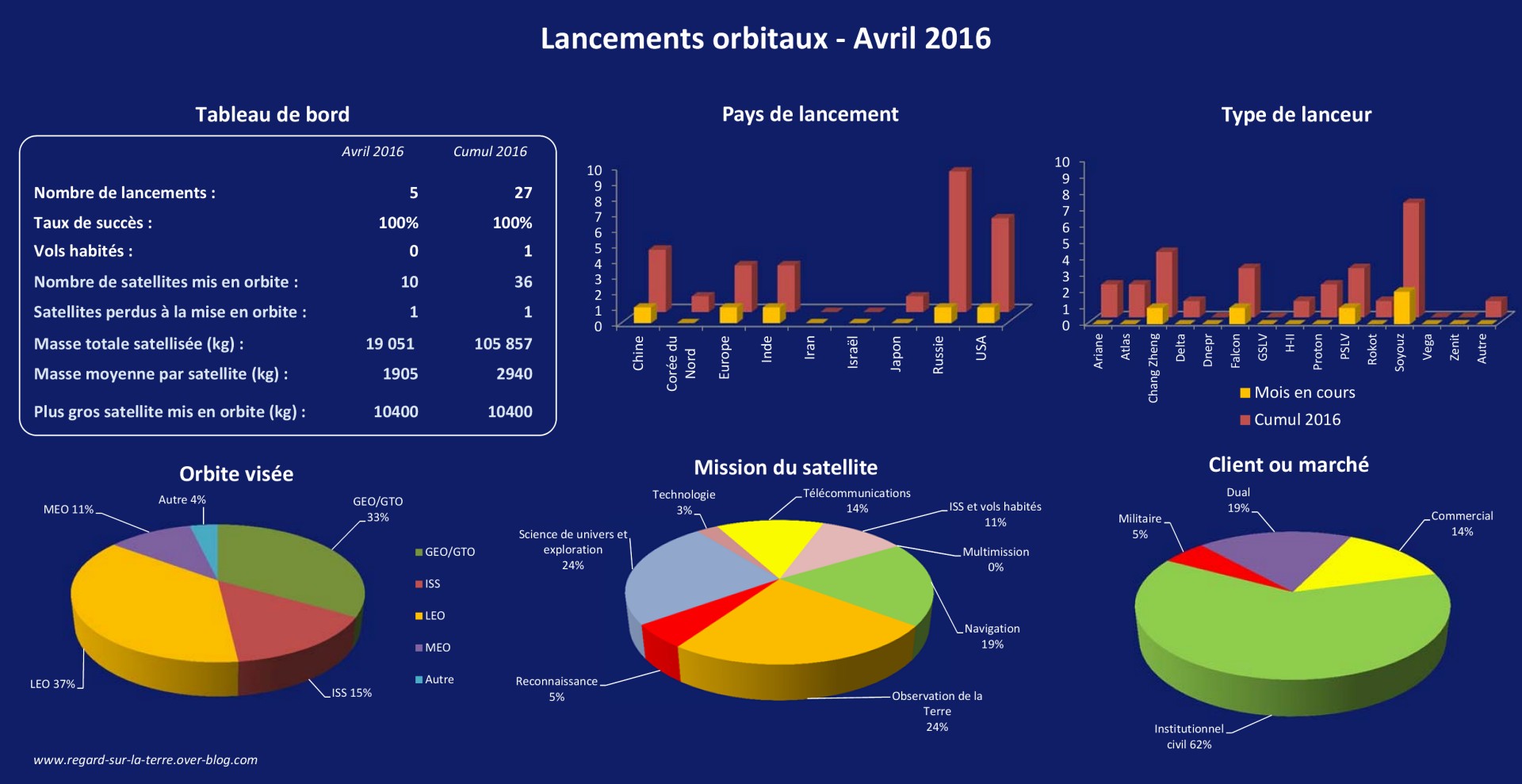

Calendrier spatial : le tableau de bord des lancements orbitaux du mois d’avril 2016.
Illustration : Gédéon
Après les 52 tonnes du mois de mars 2016, la charge utile satellisée en avril n’est que d’environ 19 tonnes mais permet de passer, en masse totale lancée depuis le début de l’année, la barre symbolique des 100 tonnes.
Une seule mission, en orbite basse, le dragon CRS-8 à destination de l’ISS, représente à elle seule la moitié de la masse satellisée en avril et devient le nouveau record de masse de l’année 2016. Même si je ne les compte pas dans la catégorie des « lancements orbitaux », il y a eu également un petit satellite d’observation « lâché » depuis le module Kibo de la Station Spatiale Internationale (401 x 404 km, inclinée à 51,6°).

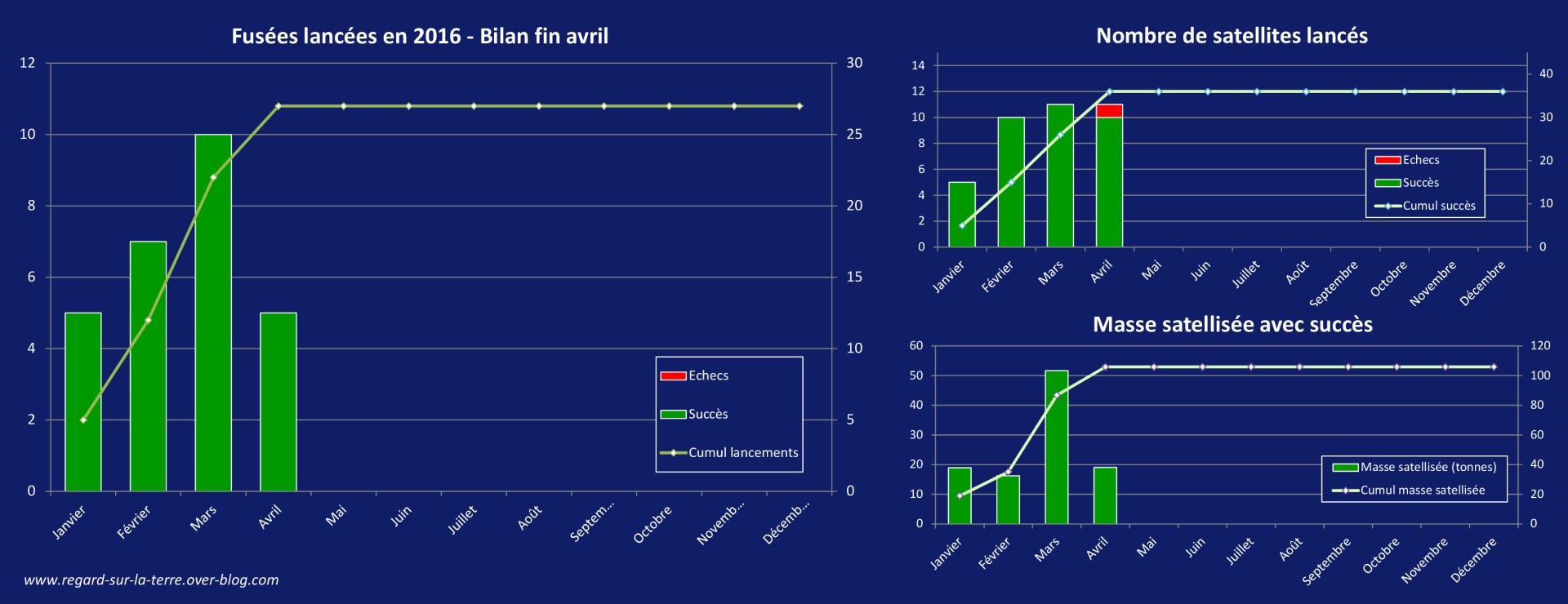

Les lancements orbitaux de l’année 2016. Bilan des masses satellisées avec succès
en avril 2016 et cumul depuis le début de l’année. Illustration : Gédéon
Voici quelques détails sur les lancements réalisés en avril 2016 :
- 5 avril 2016, 17:38 UTC, Jiuquan : une fusée Chang Zheng 2D met en orbite le satellite scientifique Shi Jian 10. L’orbite est basse (250 km d’altitude moyenne) et inclinée à 42,9°.
- 8 avril 2016, 20:43 UTC, Cap Canaveral (SLC 40) : une fusée Falcon 9 FT met en orbite le vaisseau cargo Dragon CRS-8 à destination de l’ISS. C’est également la première que le premier étage du lanceur parvient à atterrir sur une barge en mer, à environ 300 km au nord-est du site de lancement. Le Dragon a rejoint l’ISS le 10 avril. Avec 10,4 tonnes au total, donc 3136 kg de fret, c’est à ce jour le record de charge utile pour une fusée Falcon 9.

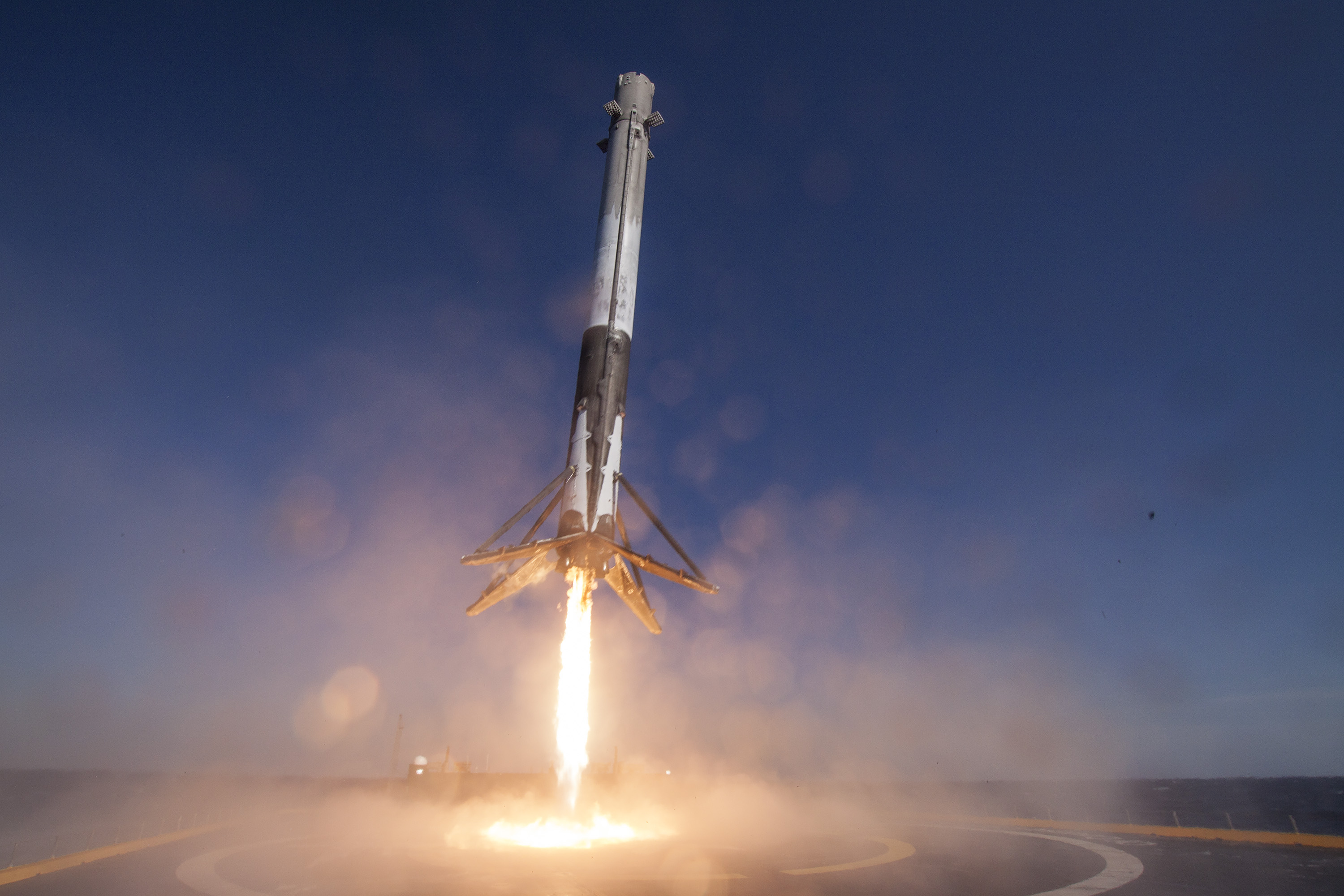

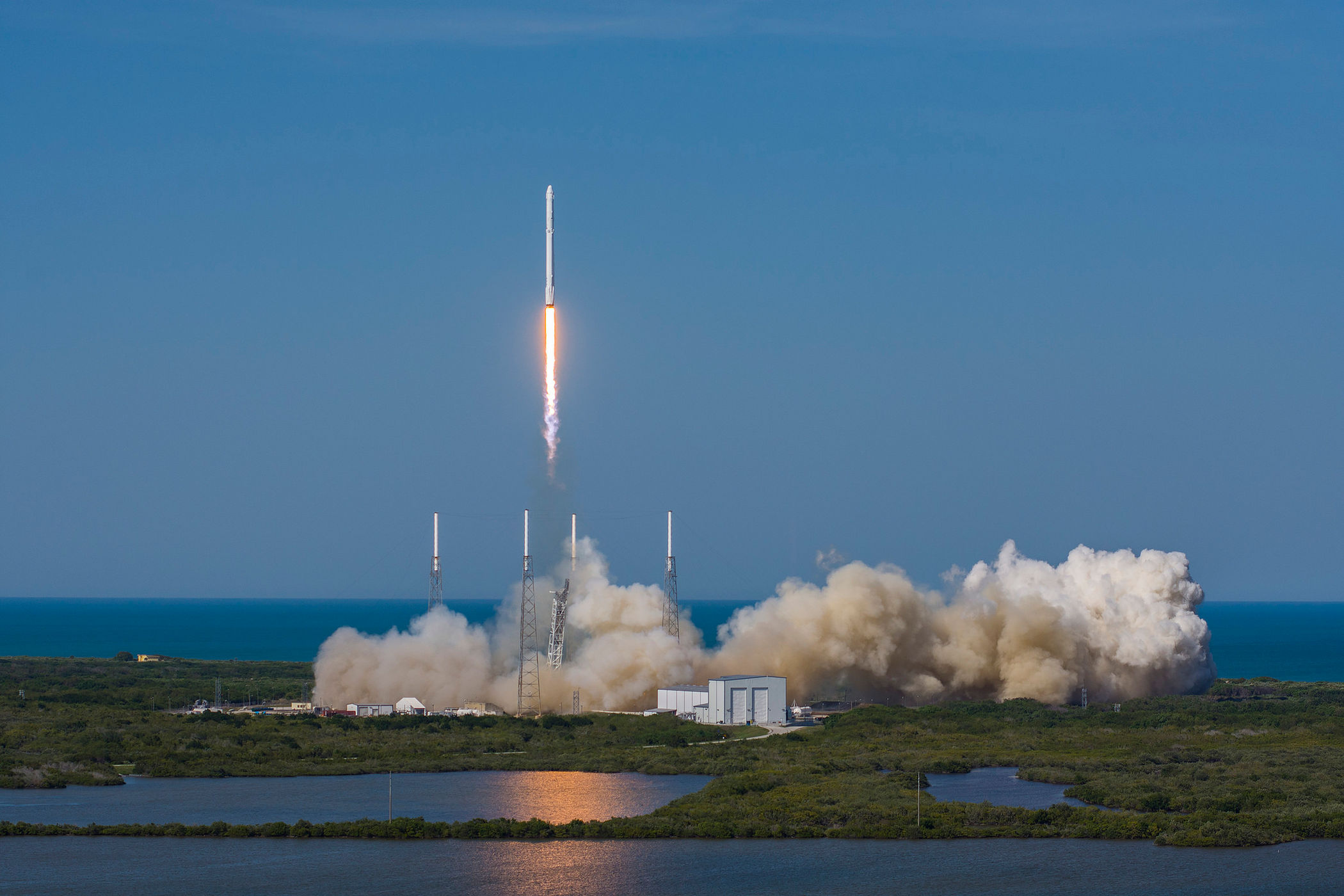

8 avril 2016 : décollage de la fusée Falcon 9 emportant la mission CRS-8 depuis
Cap Canaveral et premier atterrissage réussi du premier étage sur une barge en mer.
Crédit image : Space X
- 25 avril 2016, 21:02 UTC, Centre Spatial Guyanais (ELS) à Sinnamary : une fusée Soyouz ST-A mission VS14), met en orbite 5 satellites : Sentinel-1B, le satellite radar du programme européen Copernicus (2164 kg), Microscope, le satellite scientifique du CNES (303 kg) et 3 cubesats OUFTI-1, AAUSAT-4 et Est@r-II (1 kg chacun) construits par des universités. Les orbites initiales de Sentinel-1B et Microscope sont héliosynchrones (passage au nœud descendant à 18:00 heure locale), inclinées à 98,2°, respectivement à 697 km et 712 km d’altitude moyenne. L’orbite des trois cubesats est elliptique avec un périgée bas (442 x 686 km). C’est la capacité de l’étage supérieur Fregat à se ré-allumer et s’orienter plusieurs fois qui permet ce type d’injection complexe. Le lancement a été reporté 3 fois, 2 fois à cause de la météo et 1 fois pour remplacer la centrale inertielle de la fusée Soyouz.
A l’est du nouveau… Vostochny, un nouveau cosmodrome en Russie

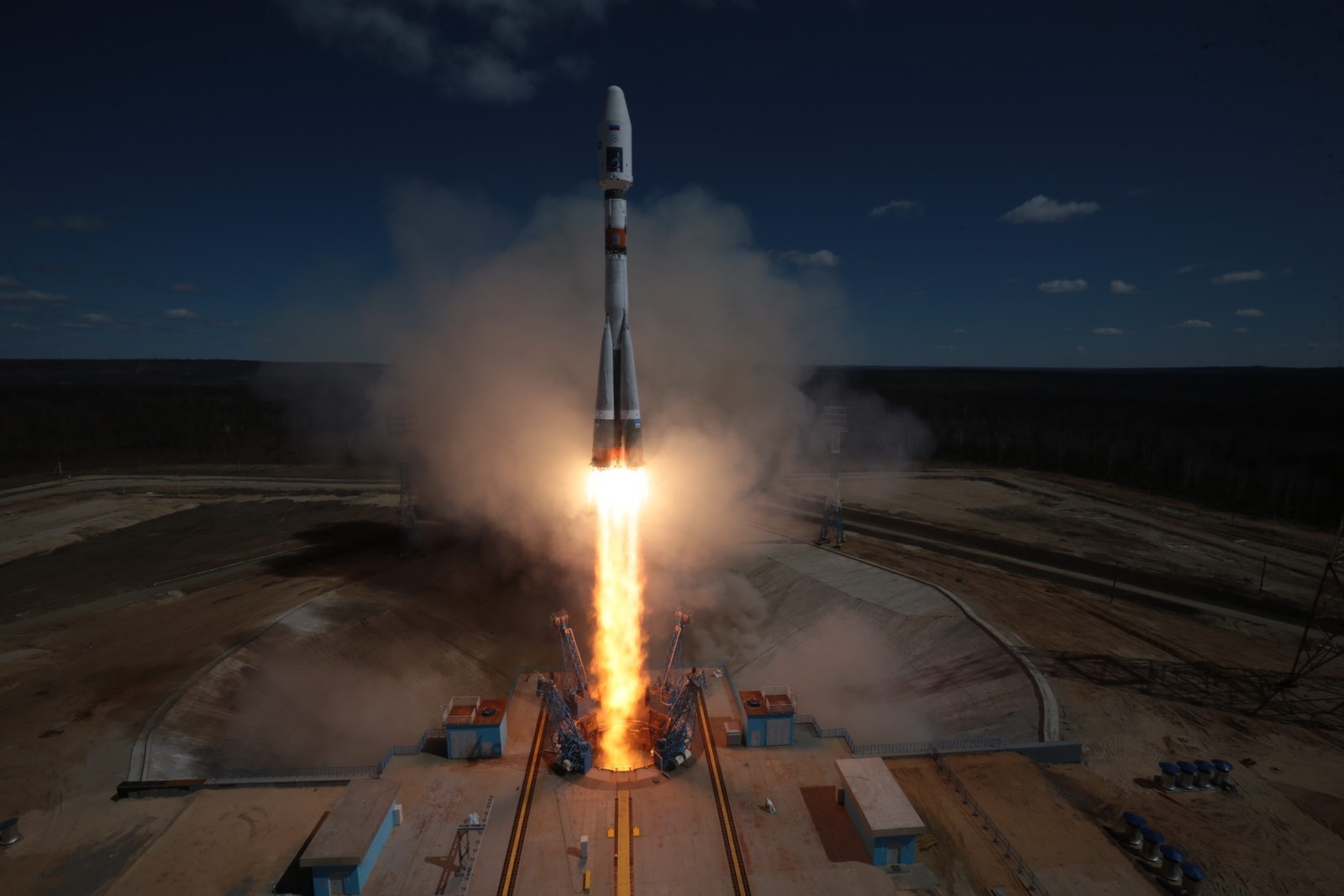

28 avril 2016 : vol inaugural sur le cosmodrome de Vostochny avec le lancement d’une fusée
Soyouz 2-1A. Crédit image : Roscosmos
A 51°N de latitude, Le nouveau cosmodrome de Vostochny est construit sur le site de Svobodny, qui était à l’origine un site mobile de lancement de missiles intercontinentaux (ICBM). A côté du dispositif de transport et d’érection classique sur rails, le site a aussi un tour de service mobile similaire à celle utilisée au CSG en Guyane. A terme, Vostochny devrait remplacer le cosmodrome de Baikonour (aujourd’hui situé au Kazakhstan) et servir pour le lancement des nouvelles fusées Angara.

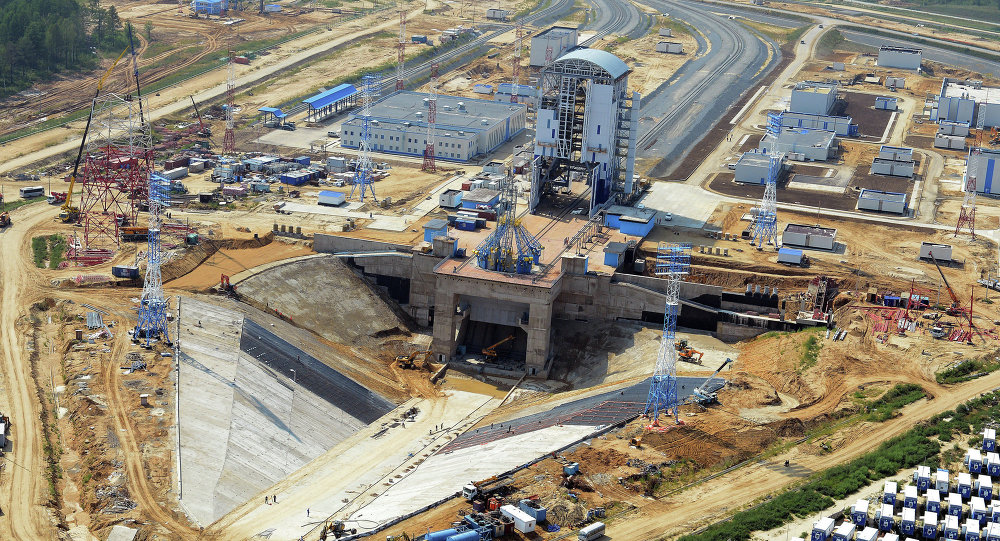

Un chantier impressionnant : les travaux sur le nouveau cosmodrome de Vostochny.
Crédit image : Roscomos
- 28 avril 2016, 07:20 UTC, Sriharikota, Satish Dhawan (FLP) : pour son 35ème vol et le 31ème succès consécutif, une fusée PSLV-XL met en orbite le satellite de navigation IRNSS-1G, le septième satellite de navigation indien. La masse du satellite au lancement est de 1425 kg. L’orbite initiale est très elliptique (274 x 20648 km), inclinée à 17,9°). L’orbite définitive, à environ 36000 km d’altitude est géosynchrone, inclinée à 5° : vu de la Terre, IRNSS-1G décrira une trajectoire en forme de 8 centré sur la longitude 129,5°E. La première génération du système indien de navigation est désormais complète, avec 4 satellites sur une orbite géosynchrone inclinée et trois satellites géostationnaires.

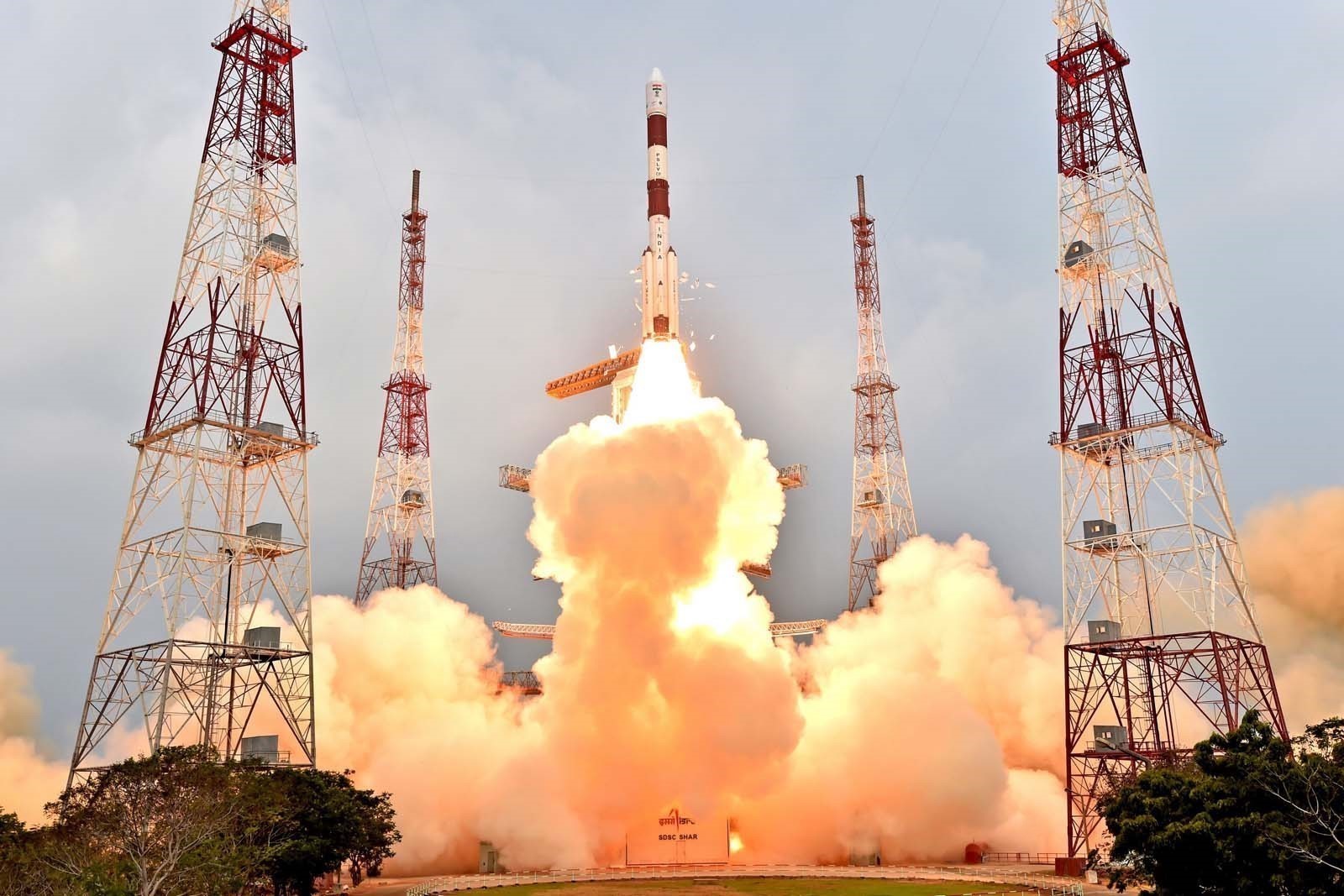

28 avril : deux lancements le même jour… Décollage de la fusée indien PSLV-XL C31
emportant le satellite de navigation IRNSS-1G. Crédit image : ISRO
SOHO : sauvetage à 1,5 million de kilomètre de la Terre
Après Hipparcos et Apollo XIII, SOHO est un nouvel exemple d’opération de sauvetage de mission spatiale qui illustre à nouveau l’ingéniosité et la ténacité des équipes projet, notamment celles de la NASA, de l’ESA et de Matra Marconi Space (aujourd’hui Airbus Defence and Space) à Stevenage et Toulouse.
SOHO ? C’est l’acronyme anglais de Solar and Heliospheric Observatory ou Observatoire solaire et héliosphérique.
SOHO est une mission scientifique de l’Agence Spatiale Européenne destinée à l’observation et à l’étude de la structure interne du soleil et à la mesure in situ du vent solaire. La mission a été réalisée en coopération avec la NSA qui a financé un tiers du budget et fourni plusieurs des 12 instruments.
Décidée en 1984, la sonde de 1850 kg est lancée le 2 décembre 1995 depuis Cap canaveral par une fusée américaine Atlas II. Elle est placée au point de Lagrange L1, à 1,5 million de la Terre, au début de l’année 1996.
Une longévité exceptionnelle
Prévu initialement pour une mission opérationnelle de 2 ans, SOHO a fêté ses vingt ans dans l’espace en 2015 et la mission a été prolongée à plusieurs reprises au moins jusqu’en décembre 201. Actuellement, après avoir suivi presque complètement deux cycles solaires (11 ans), SOHO continue de fournir des données d’une valeur scientifique inestimable, qui permettent de mieux comprendre la mécanique interne du soleil. Depuis son lancement, SOHO a suivi plus de 20000 éjections de masse coronale (Coronal Mass Ejection ou CME).
SOHO est aussi un formidable chasseur de comètes : il en a suivi plus de 3000, lorsque leur trajectoires les rapprochent du soleil. La sonde était aussi aux premières loges pour le transit de Mercure le 9 mai 2016.
20 années d’étude du soleil. Illustration publiée par l’ESA pour le vingtième anniversaire
de la mission SOHO en 2015. Crédit image : ESA
Miraculée conception…
Un incident survenu en juin 1998 a néanmoins failli entrainer la fin prématurée de la mission SOHO.
Le contact avec SOHO est perdu le 24 juin 1998 à 23:16 UTC, après plusieurs erreurs humaines commises lors de l’envoi des commandes à partir du sol à l’occasion d’opérations de routine.
Les premières investigations semblent malheureusement indiquer que la sonde SOHO est définitivement perdue.
Après 5 mois d’efforts, la mission SOHO sera finalement sauvée. Récit d’un sauvetage incroyable…
