Lisbonne : une nouvelle image du satellite Pléiades Neo 4

Publié le 1 Septembre 2021 par Gédéon in Acquisition-et-traitement-des-images, Premières images, Image-d'actualité-Images-de-la-semaine, Activités-éducatives-et-pédagogiques



Pléiades Neo 4 - Lisbonne - Lisbon - Lisboa - Potugal - Satellite - First image - Premières images - Airbus Defence and Space - Earth Observation

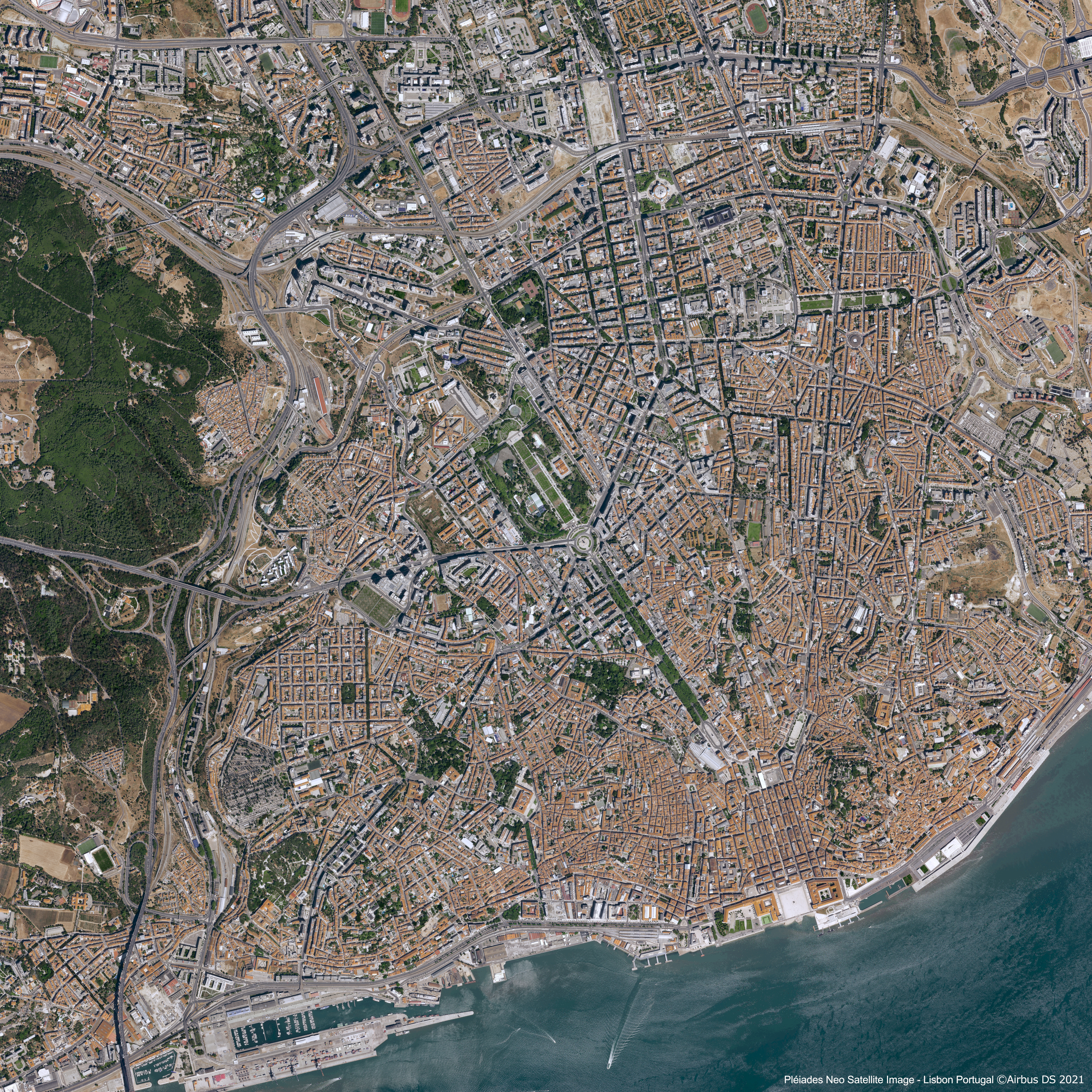

Lisbonne, la capitale du Portugal vue par le satellite Pléiades Neo 4.
Une version en résolution Très réduite d’une image acquise le 21 août 2021.
Cliquer sur l’image pour la voir en plus grand format ou ici pour la version en pleine résolution
Crédit image : Airbus Defence and Space (Airbus DS)



Après la dune du Pilat et l’île aux oiseaux, Airbus Defence and Space a publié une nouvelle image du satellite Pléiades Neo 4 acquise le même jour, le 21 août 2021.

On retrouve une grande ville : Lisbonne, avec une belle lumière d’été. Les façades des bâtiments sont peu visible : la ville est vue presque à la verticale, avec un angle d’incidence d’environ 10°, ce qui permet d’apprécier pratiquement le meilleur niveau de détail (30 cm).

L’image présentée ici est en résolution très réduite. L’image en pleine résolution est visible dans la galerie d’images satellites d’Airbus Defence and Space.

Si vous ne connaissez pas encore cette ville magnifique, cela vaut le coup de s’y balader un peu au moins virtuellement pour vous convaincre d’aller la visiter. Je recommande !
Voici quelques extraits de l’image en pleine résolution.

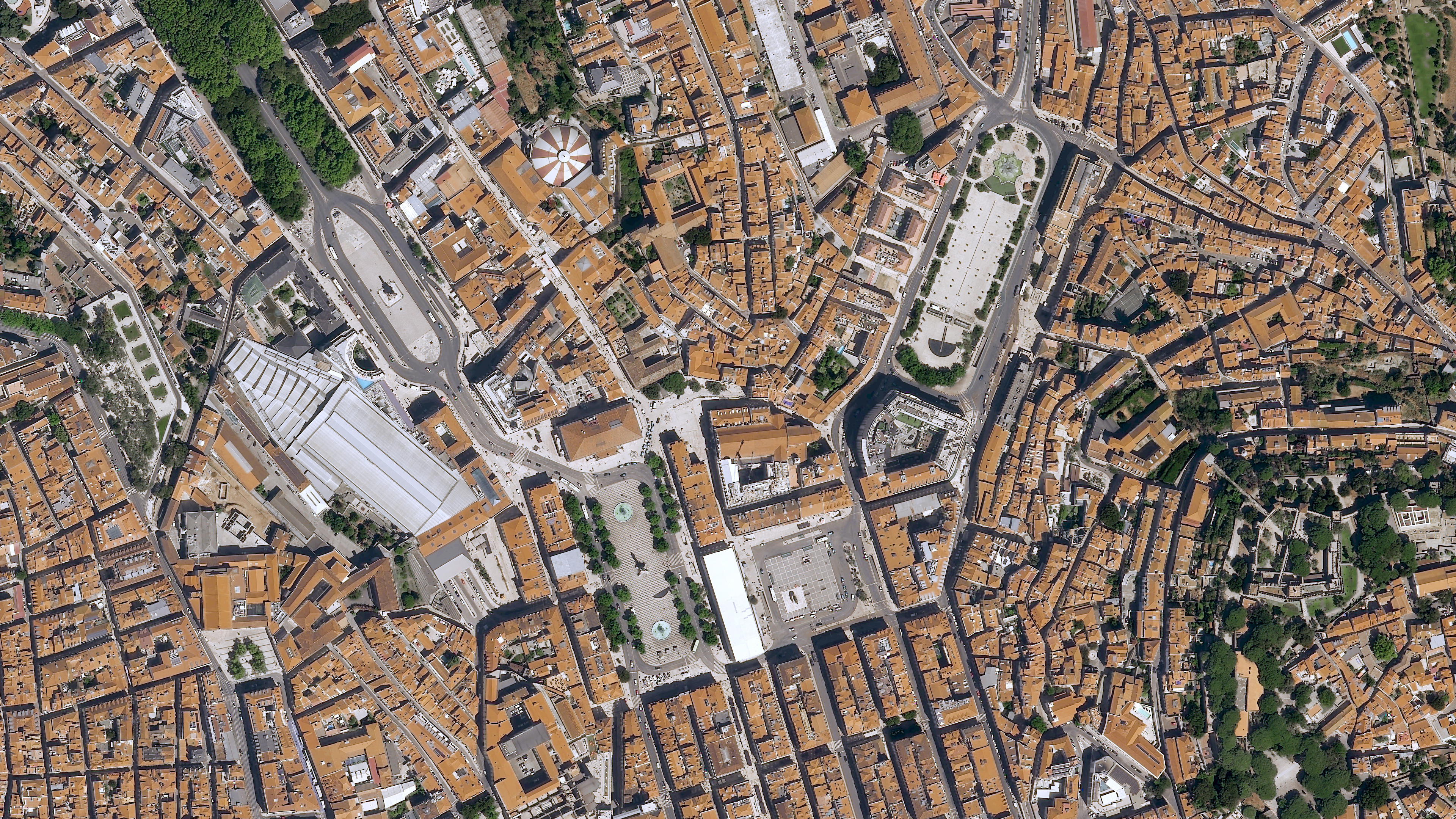

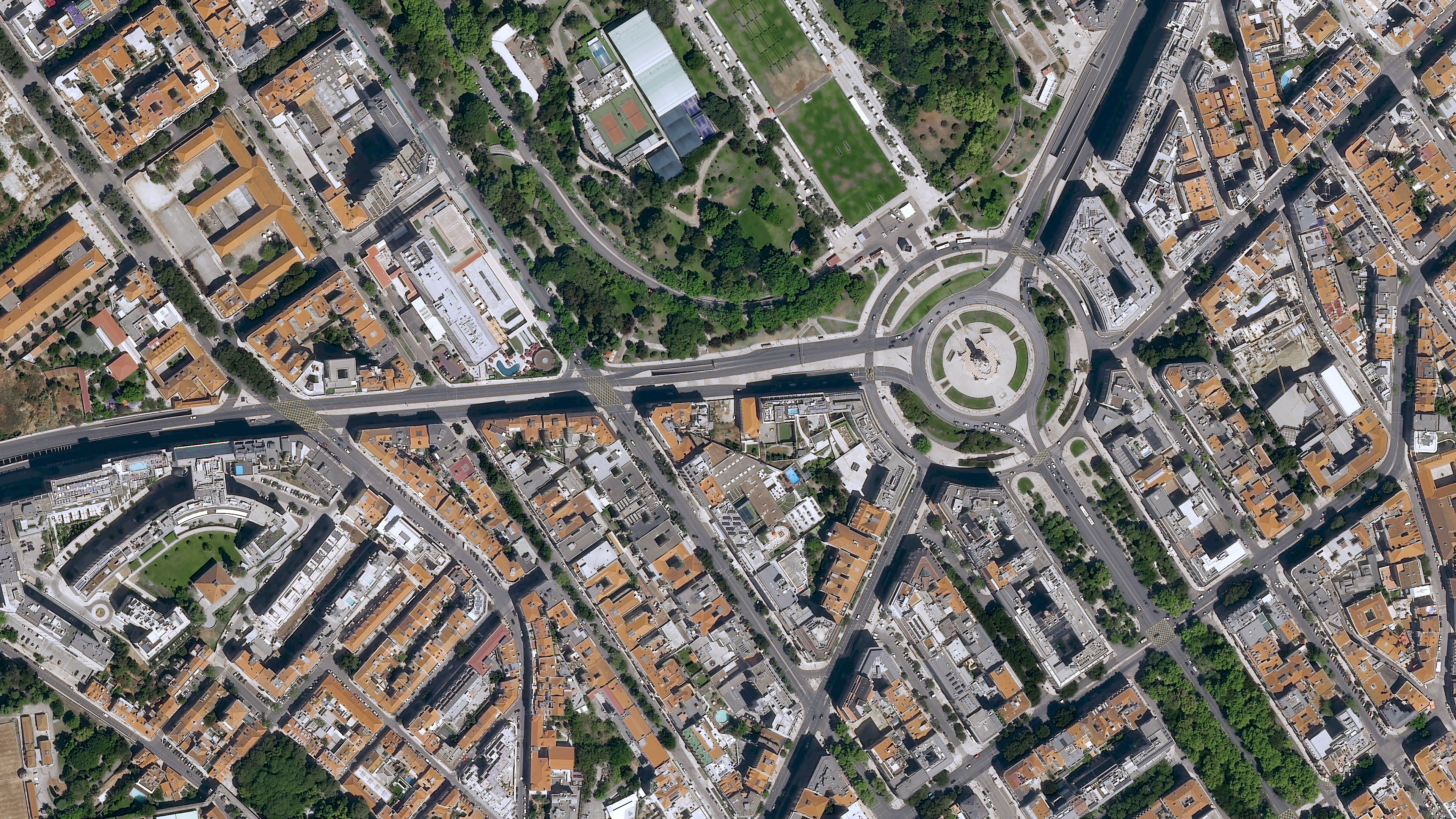

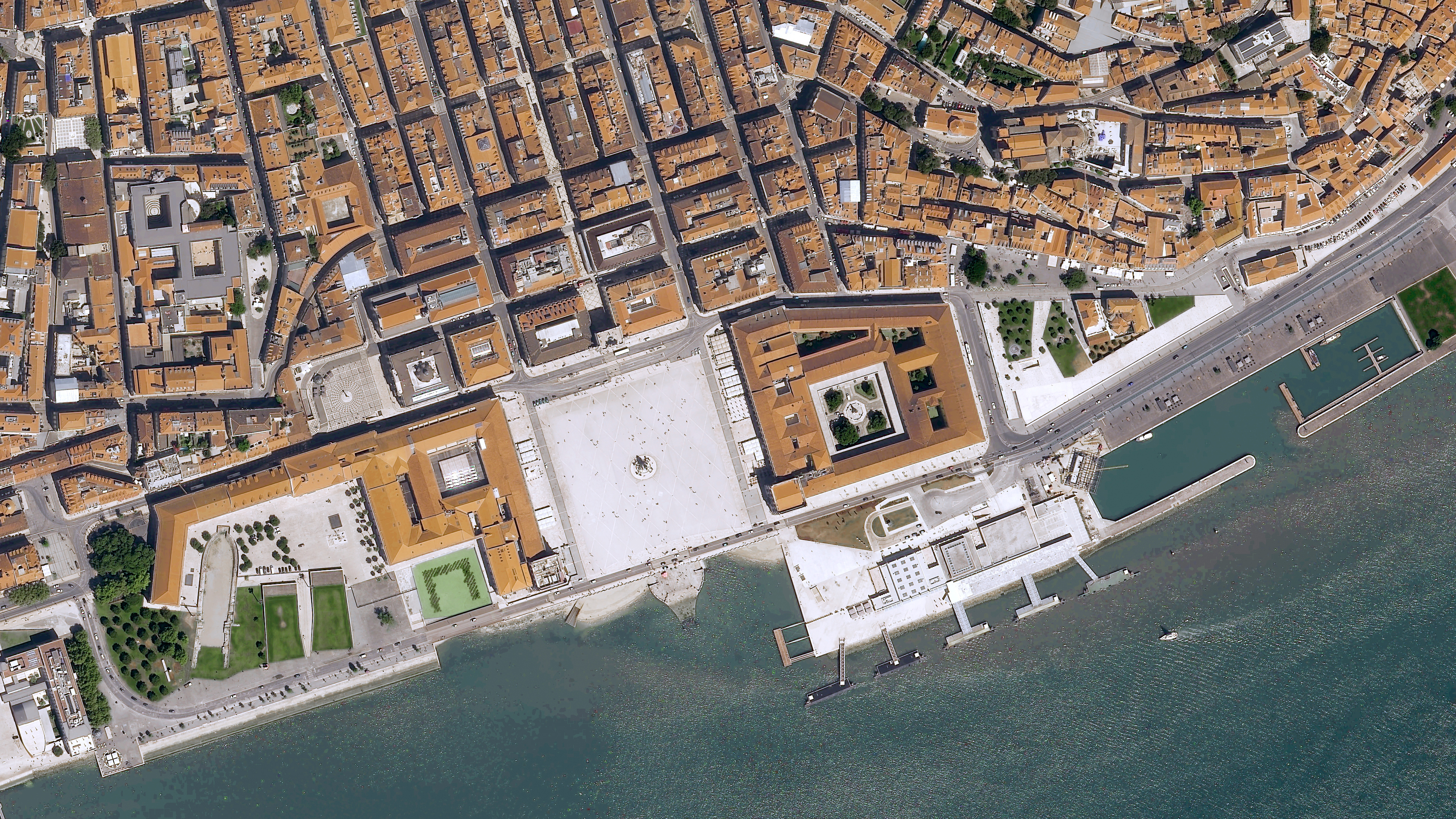

Pléiades Neo 4 - Lisbonne - Lisbon - Lisboa - Potugal - Satellite - First image - Premières images - Airbus Defence and Space - Earth Observation
Pléiades Neo 4 - Lisbonne - Lisbon - Lisboa - Potugal - Satellite - First image - Premières images - Airbus Defence and Space - Earth Observation
Pléiades Neo 4 - Lisbonne - Lisbon - Lisboa - Potugal - Satellite - First image - Premières images - Airbus Defence and Space - Earth Observation

Une balade dans Lisbonne avec le satellite Pléiades Neo 4.
Trois extraits d’une image acquise le 21 août 2021, quelques jours après le lancement du satellite.
Cliquer sur les images pour les voir en plus grand format.
Crédit image : Airbus Defence and Space (Airbus DS)


A l'est ou à l'ouest : une belle moisson d’images en une seule orbite.

L’image a été prise le même jour que l’image de la Dune du Pilat mais, a priori, elle a également été prise au cours du même passage en orbite.

C’est assez cohérent avec ce qu’on voit sur l’image (les toits mais peu les façades, indiquant une visée assez verticale) et la forte incidence de l’image d’Arcachon (48°) mettant par exemple en évidence le profil des cabanes tchanquées de l’île aux oiseaux.



Prendre rapidement la tangente
Un petit contrôle rapide avec Google Earth permet de le confirmer : je mesure environ 680 km entre Lisbonne et Arcachon (ramené à la même latitude). Si la projection au sol de l’orbite du satellite Pléiades Neo 4 est à environ 100 km à l’ouest de Lisbonne au moment de l'acquisition de l'image de la capitale du Portugal, c’est assez cohérent avec une incidence de 48° pour Arcachon.

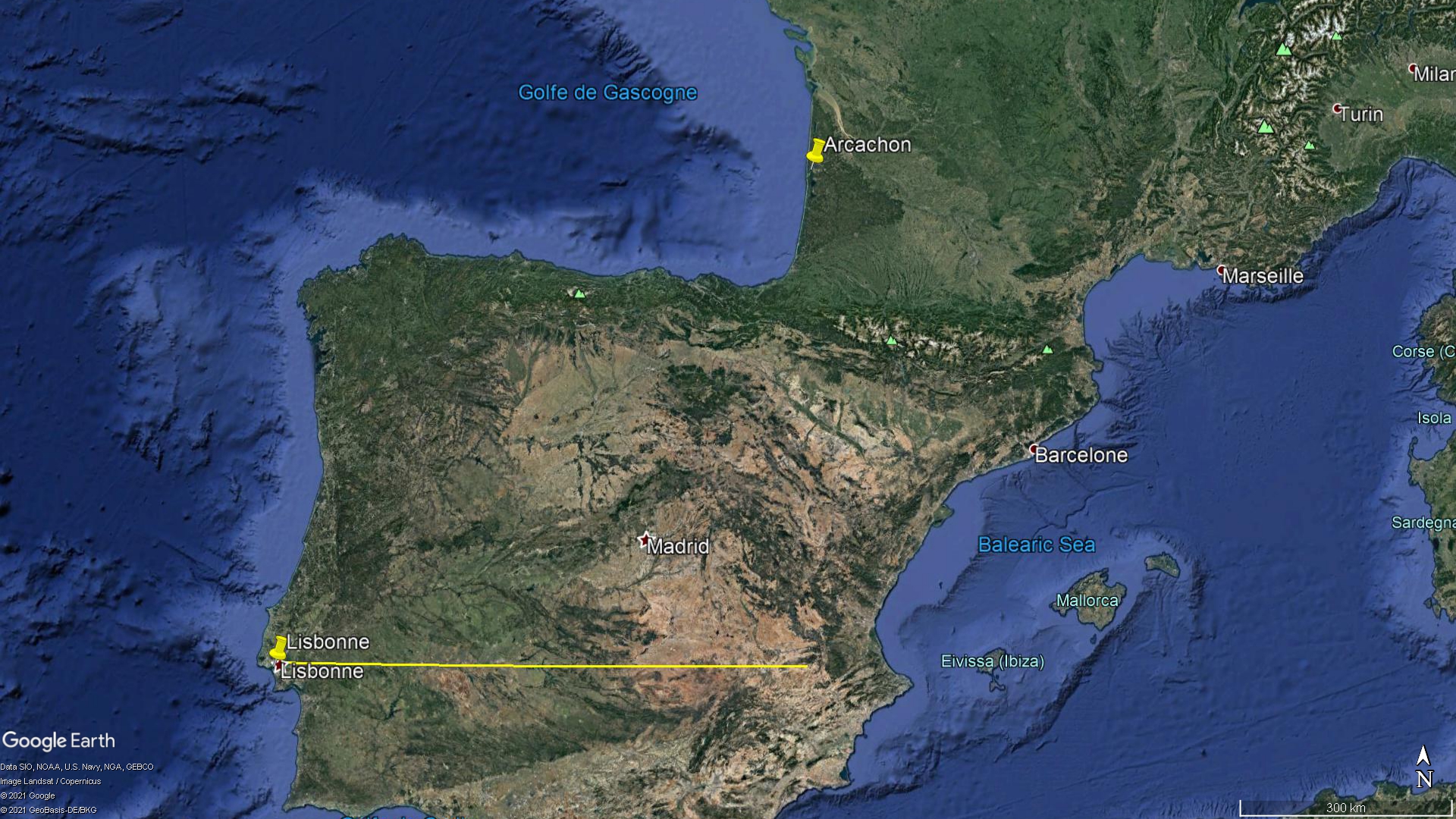

Positions relatives de Lisbonne et Arcachon confirmant la prise de vue au cours d’un même passage
du satellite Pléiades Neo avec des incidences très différentes. La ligne jaune mesure environ 680 km.
Copie d’écran de Google Earth / Gédéon



Un peu de maths et de géométrie dans l’espace pour préparer la rentrée scolaire

Je m’excuse de vous déranger avec des angles et des tangentes pendant votre visite virtuelle de Lisbonne mais à quelques jours de la rentrée scolaire, je me suis dit qu’un petit peu de trigonométrie serait bienvenu pour se remettre dans le bain.

Accessoirement, si vous êtes enseignant en mathématiques ou en géographie, j’espère que cela vous donnera des idées pour utiliser les images des satellites d’observation en cours. On finit par parler tangente ou Arc tangente mais passer par l’intermédiaire du décryptage d’une belle image est probablement un moyen plus motivant que la leçon de trigonométrie brutale.
Et… j’allais oublier : je parle d’angle d’incidence dans tous les articles du blog Un autre regard sur la Terre consacrés aux satellites Pléiades Neo et à l’agilité de leur plateforme mais je m’aperçois que je n’en ai jamais donné une définition précise.

C’est l’occasion ou jamais. C’est aussi l’occasion de voir comment l’incidence joue sur le pas d’échantillonnage effectif sol (les anglo-saxons disent Ground Sampling Distance ou GSD pour les intimes).

La question qui vous brûle les lèvres : comment la GSD varie en fonction de l’angle d’incidence
Un petit dessin vaut mieux qu’un long discours. L’illustration suivante est construite à partir de plusieurs extraits du manuel utilisateur des images Pléiades, disponible (en anglais) sur le site d’Airbus Defence and Space.

C’est une bonne lecture que je recommande également pour la rentrée même si les professeurs d’anglais ont peut-être d’autres idées.

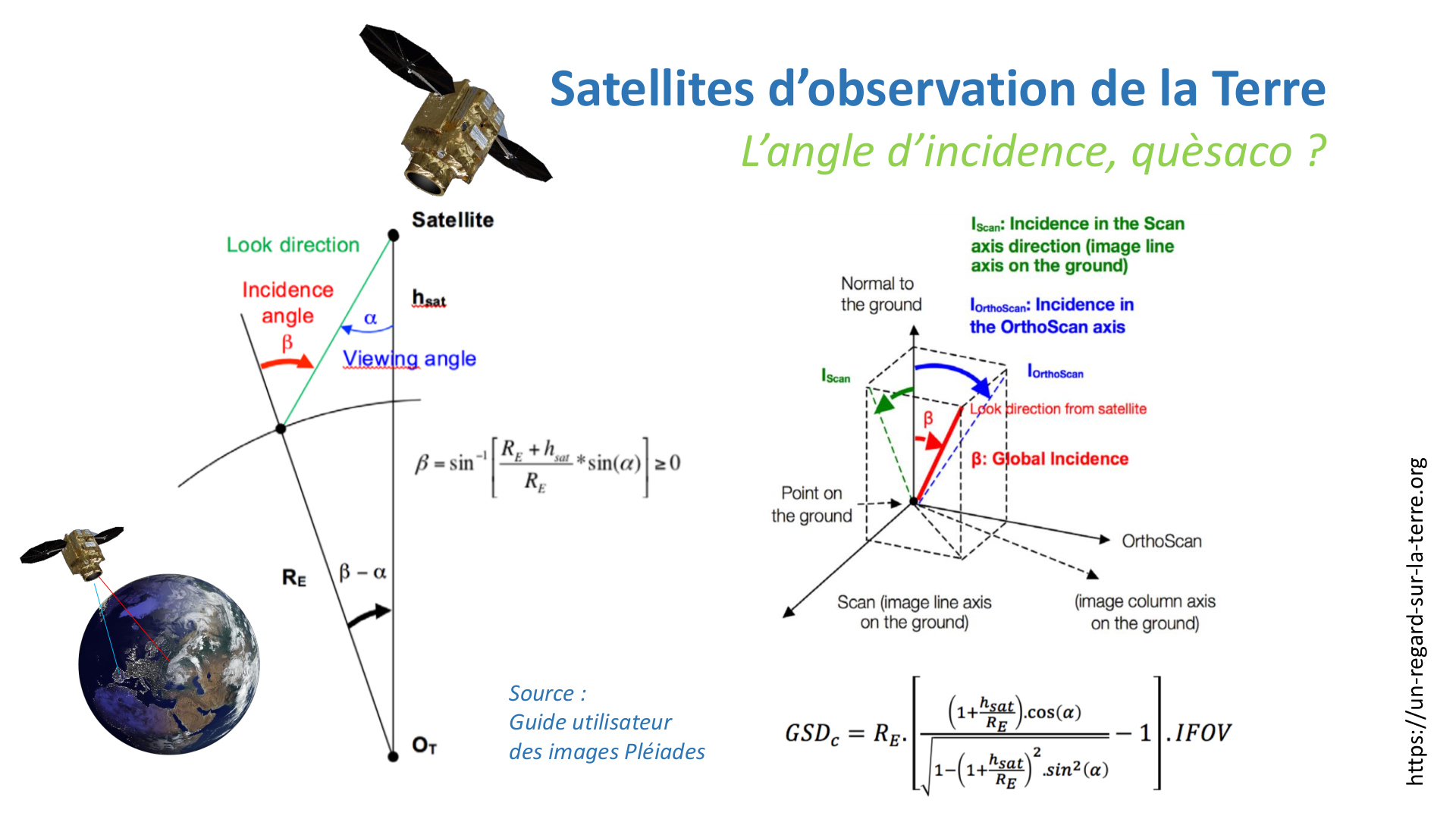

Incidence angle - Viewing angle - Earth Observation - Satellite - Pléiades Neo - Agilité - Orbite

Définition de l’angle d’incidence pour les acquisitions d’images réalisées par les satellites Pléiades Neo
et influence sur la résolution au sol (GSD). Source : manuel utilisateur des images Pléiades / Infographie Gédéon



L’angle d’incidence β est défini à partir du sol. C’est l’angle entre la normale au sol à l’emplacement de la prise de vue et la direction du satellite.

Accrochez vos ceintures, ça va secouer un peu : dans les paramètres d’acquisition, la direction de visée du satellite est projeté sur deux plans perpendiculaires au sol, un orthogonal à la trace du satellite (INCIDENCE_ANGLE_ACROSS_TRACK ou βX) et un autre le long de cette trace (INCIDENCE_ANGLE_ALONG_TRACK ou βY).

Il ne faut pas le confondre avec l’angle de prise de vue α, défini à partir du satellite (VIEWING_ANGLE) : c’est l’angle entre la direction de la ligne de visée de l’instrument et le nadir. Il se décompose aussi selon les deux axes définis juste avant.


Retour à Lisbonne...

Un peu de paracétamol ? Ou alors on repart vers Lisbonne pour prendre l'air ?

Voici deux autres extraits de l'image prise par le satellite Pléiades Neo 4. J'ai choisi deux exemples mettant à nouveau l'accent sur la très haute résolution des images.



Pléiades Neo 4 - Lisbonne - Lisbon - Lisboa - Potugal - Satellite - First image - Premières images - Airbus Defence and Space - Earth Observation
Pléiades Neo 4 - Lisbonne - Lisbon - Lisboa - Potugal - Satellite - First image - Premières images - Airbus Defence and Space - Earth Observation
Pléiades Neo 4 - Lisbonne - Lisbon - Lisboa - Potugal - Satellite - First image - Premières images - Airbus Defence and Space - Earth Observation

Fin de la balade dans Lisbonne avec le satellite Pléiades Neo 4.
Trois autres extraits de l'image acquise le 21 août 2021, quelques jours après le lancement du satellite.
Cliquer sur les images pour les voir en plus grand format.
Crédit image : Airbus Defence and Space (Airbus DS)

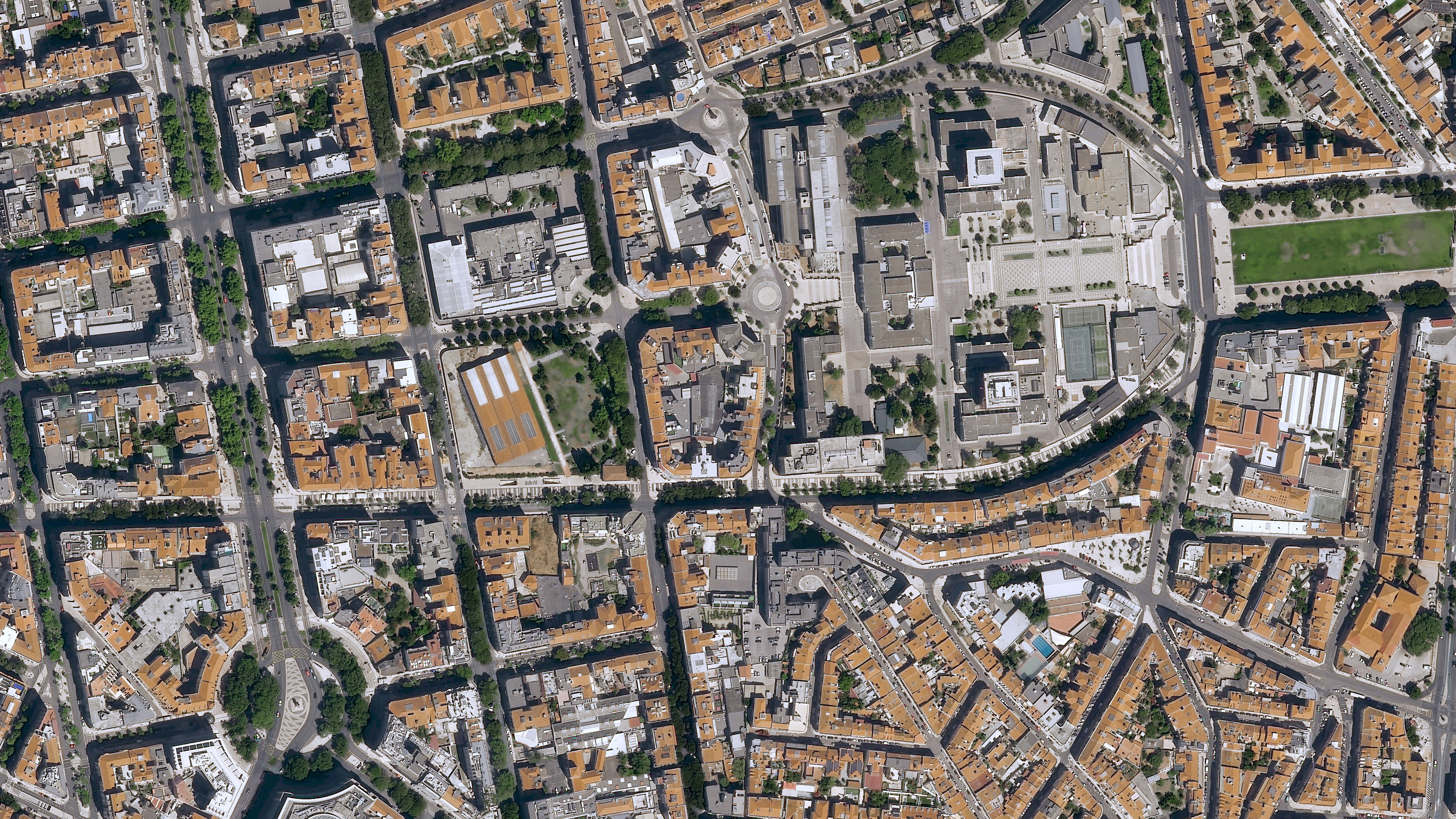

En haut, j'ai choisi un extrait montrant l’Instituto Superior Técnico (IST), une des grandes écoles portugaises d'ingénieurs. Le satellite resitue bien les détails du revêtement de l'esplanade qui y donne accès. Les façades des bâtiments sont un peu visibles, indiquant que l'image n'est pas acquise exactement à la verticale.

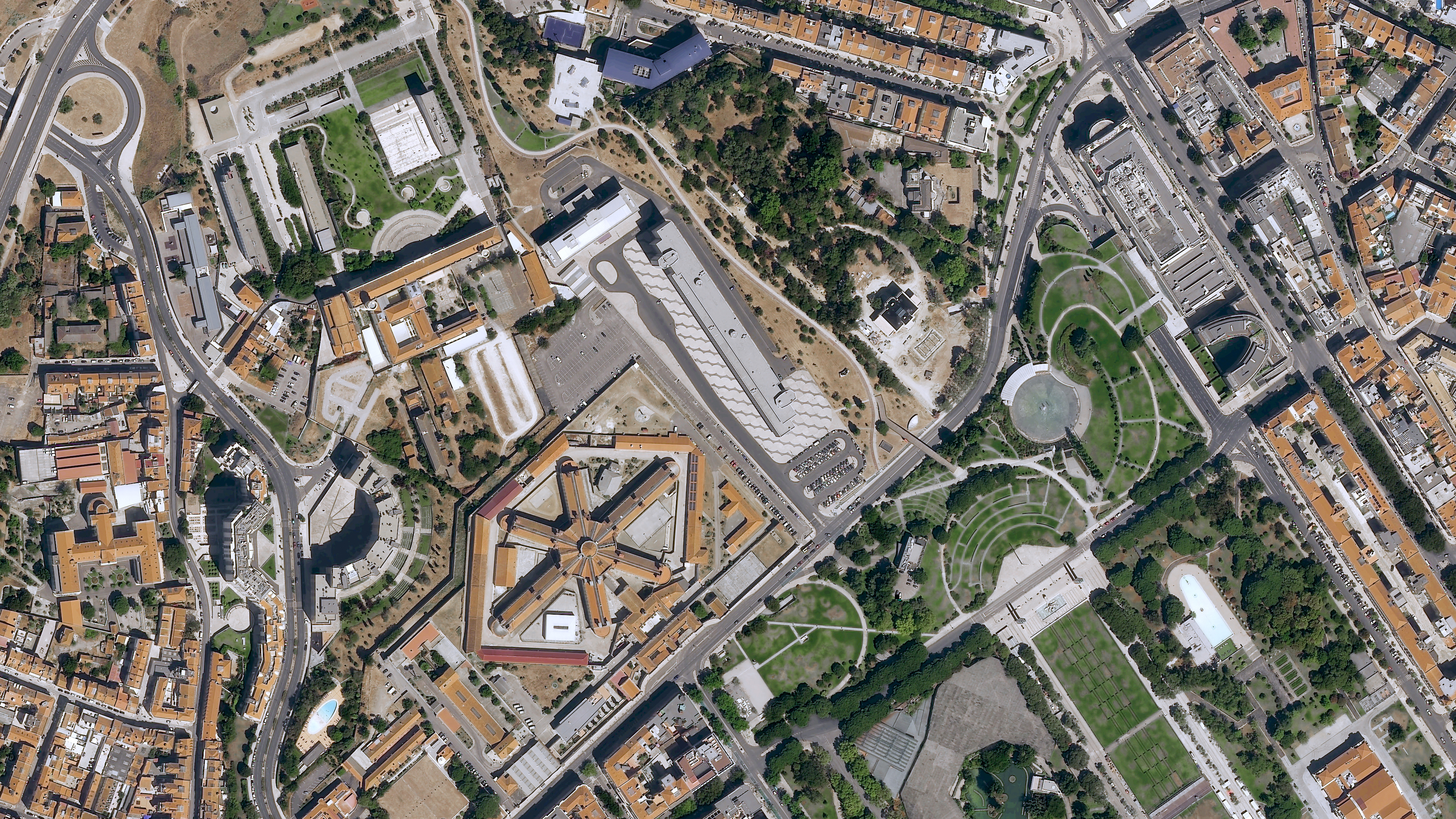

Au centre, l'architecture étonnante et les toits de la prison de Lisbonne : la satellite ne montre pas l'impressionnant portail mais on distingue le sommet des deux tours qui l'encadrent, en face de l'extrémité du Parc Eduardo VII.

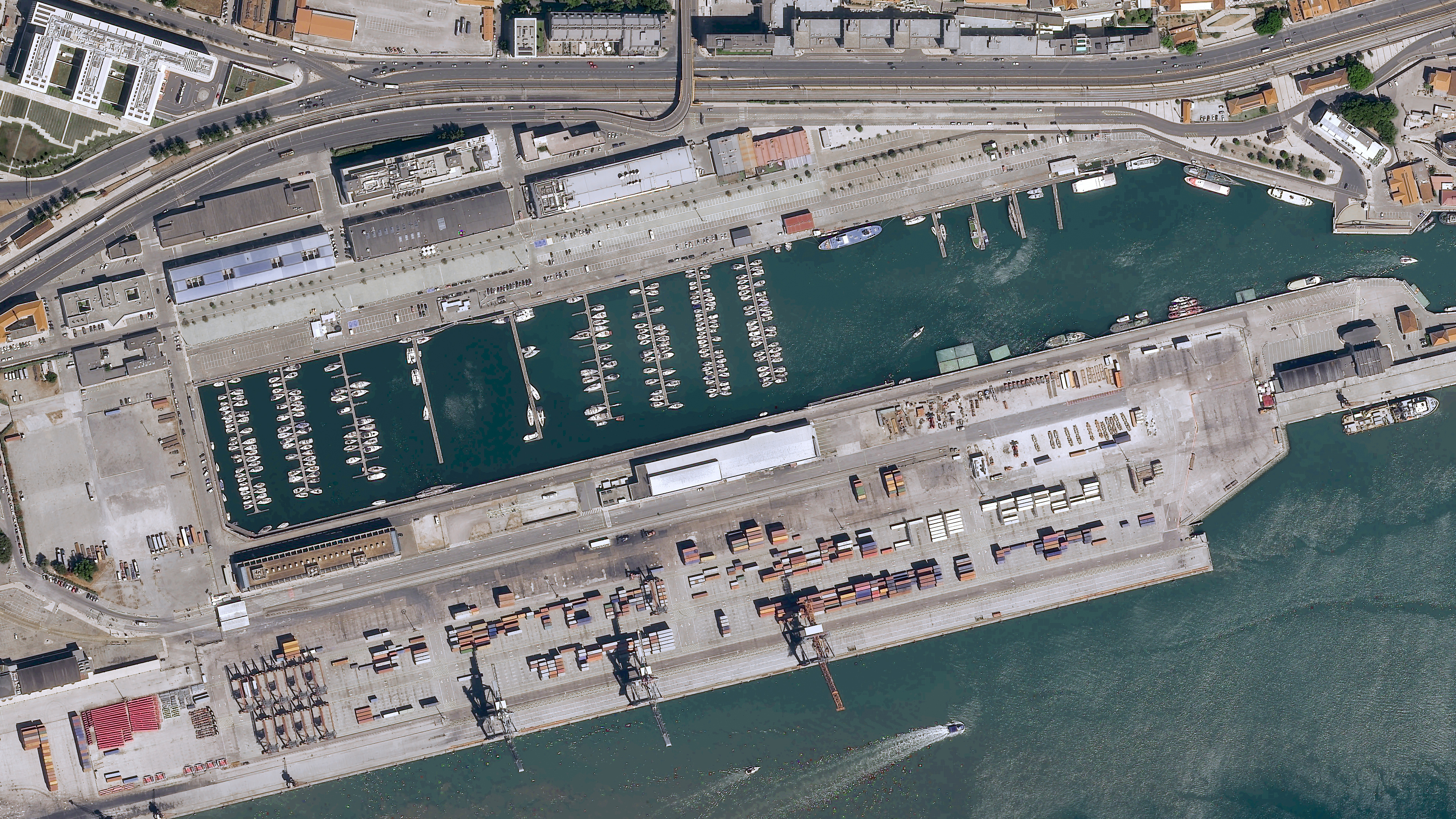

Jetez un oeil également sur l'image du bas : les docks d'Alcantara sur la rive du Tage. En agrandissant l'image, on est surpris par le niveau de détail des navires, des piles de conteneurs ou des grues dont on discerne la structure métallique.
